? ?中型數據中心的基礎設施系統主要分電源、環境控制和機房監控管理系統。由于中型數據中心承載企業、機構的核心業務，重要性較高。因而中型數據中心一般根據TIA942標準的Tier4和Tier3標準建設，可靠性要求99. 999%以上,以保證大部分異常故障和正常維護情況下，數據中心正常工作，核心業務不受影響。? ? ? ? ? ??1、電源系統，通常選用多路市電源互為備份，并且機房設有專用柴油發電機系統作為備用電源系統，市電電源間、市電電源和柴油發電機間通過AIS ( 自動切換開關)進行切換，為數據中心內UPS (不間斷供電電源)、機房空調、照明等設備供電。

? ?由于中型數據中心業務重要性，通常采用雙母線或冗余并機的供電方案供電,滿足中型數據中心服務器等IT設備高可靠性用電要求。雙母線供電系統，有兩套獨立UPS供電系統(包含UPS配電系統)，在任一套供電母線(供電系統)需要維護或故障等無法正常供電的情況下，另-套供電母線仍能承擔所有負載，保證機房業務供電，確保數據中心業務不受影響。冗余并機供電系統，采用UPS冗余并機的方式，提高供電系統的可靠性，保證數據中心供電。
? ?在UPS輸出到服務器等IT設備輸入間，選用SPM (服務器電源管理器)進行電源分配和供電管理，實現對每臺機柜用電監控管理，提高供電系統的可靠性和易管理性。對于雙路電源的服務器等IT設備，可以通過SPM直接從雙母線供電系統的兩套母線引人電源，即可保證其用電高可靠性。對于單路電源的服務器等IT設備，通常選用STS (靜態切換開關)為其選擇切換一套供電母線供電。在供電母線無法正常供電時，STS將自動快速切換到另一套供電正常的母線供電，確保服務器等IT設備的可靠用電。

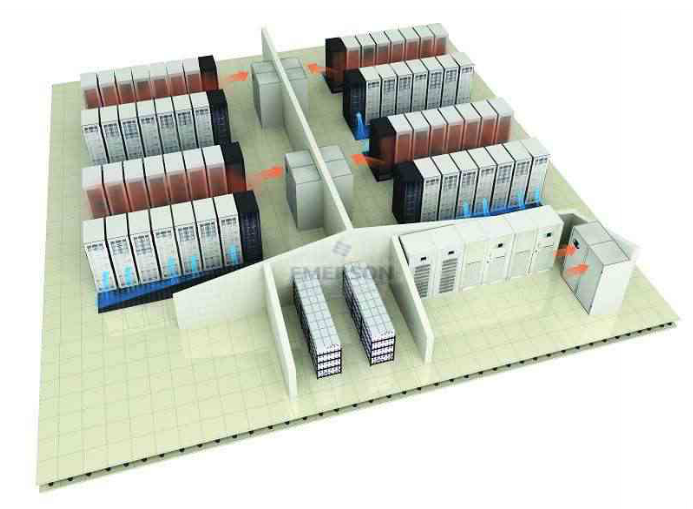

? ? 2、環境控制系統,通常選用機房精密空調對數據中心的環境調節,確保服務器等IT設備的運行環境。對于發熱量大的服務器等IT設備，通常

選用高通孔率(一般大于70%)網孔門的機柜，提高機柜進出風量;將機柜面對面、背對背布置，在機房內形成冷熱隔離的風道，提高制冷效率:

空調采用下送風方式,確保機房送風均勻，提高制冷效率。

? ? 在某些功率密度特別高場合(發熱量超過5kw/機柜)，往往容易產生局部熱點，形成故障隱患。為消除局部熱點，需要采用相應的高熱密度

解決方案，如開放式方案即為在局部熱點發生處加裝制冷終端XD,加強局部制冷能力，以消除局部熱點;封閉式方案即為高功率密度設備放置在

封閉機柜內，通過機柜內制冷循環，高效率制冷散熱。

? ? 3、機房監控管理系統，中型數據中心需要對電源、空調等設備運行狀態進行管理，同時還需要對機房內環境，如溫濕度、漏水、煙感等參

量進行監控，確保數據中心工作在一一個?正常的范圍之內。并對數據中心設備運行參數和環境量實時監控和管理，同時遠程監控和管理，實

現機房無人值守。
